柔性OLED是移动的未来,On-Cell是关键

2020年7月1日

作者:Janice Mori


毫无疑问,OLED显示器是移动设备的未来。设备制造商通过不断推出的新设备证实,与老式LCD相比,OLED具有更好的性能和增强的光学特性。

Synaptics正处于这一演变过程中,为顶级设备制造商提供了OLED的优势。这些好处包括提高图像质量,包括更好的对比度、更高的亮度、更完整的视角、更黑的黑色、更宽的颜色范围和更快的刷新率;低功耗;在更宽的温度范围内运行的耐久性更好。

同样重要的是,OLED更容易实现柔性显示面板,它可以在你的口袋里弯曲,甚至可以折叠,已经成为刚性显示器的首选替代品。市场预测柔性OLED显示器(包括新兴的可折叠显示器子集)未来三年的复合年增长率将达到40%。我们预计,到2023年,这将成为整个高端移动设备领域的一个关键增长动力,并进入主流市场,甚至可能进入对价格更敏感的中端市场。

在与我们的OEM合作伙伴一起转变的过程中,Synaptics获得了由OLED显示技术实现的一些非常酷的创新的前排座位。柔性OLED显示器不仅提供了增强的用户体验,而且还实现了新的形式因素和功能。这些技术包括无边界的“无限”和瀑布式显示,取代物理按钮的增压器触摸控制,将手机举到耳边时自动调暗屏幕的人脸检测,基于钢笔的主动输入,以及可折叠屏幕——所有这些都是手机制造商在传统显示屏性能(如像素数和刷新率)的基础上使他们的设备与众不同的额外方式。

但在利润率较低的消费市场,OEM产品开发人员及其显示器供应商必须在持续改进以改善用户体验的需求与具有成本效益的制造和良率流程之间取得平衡。

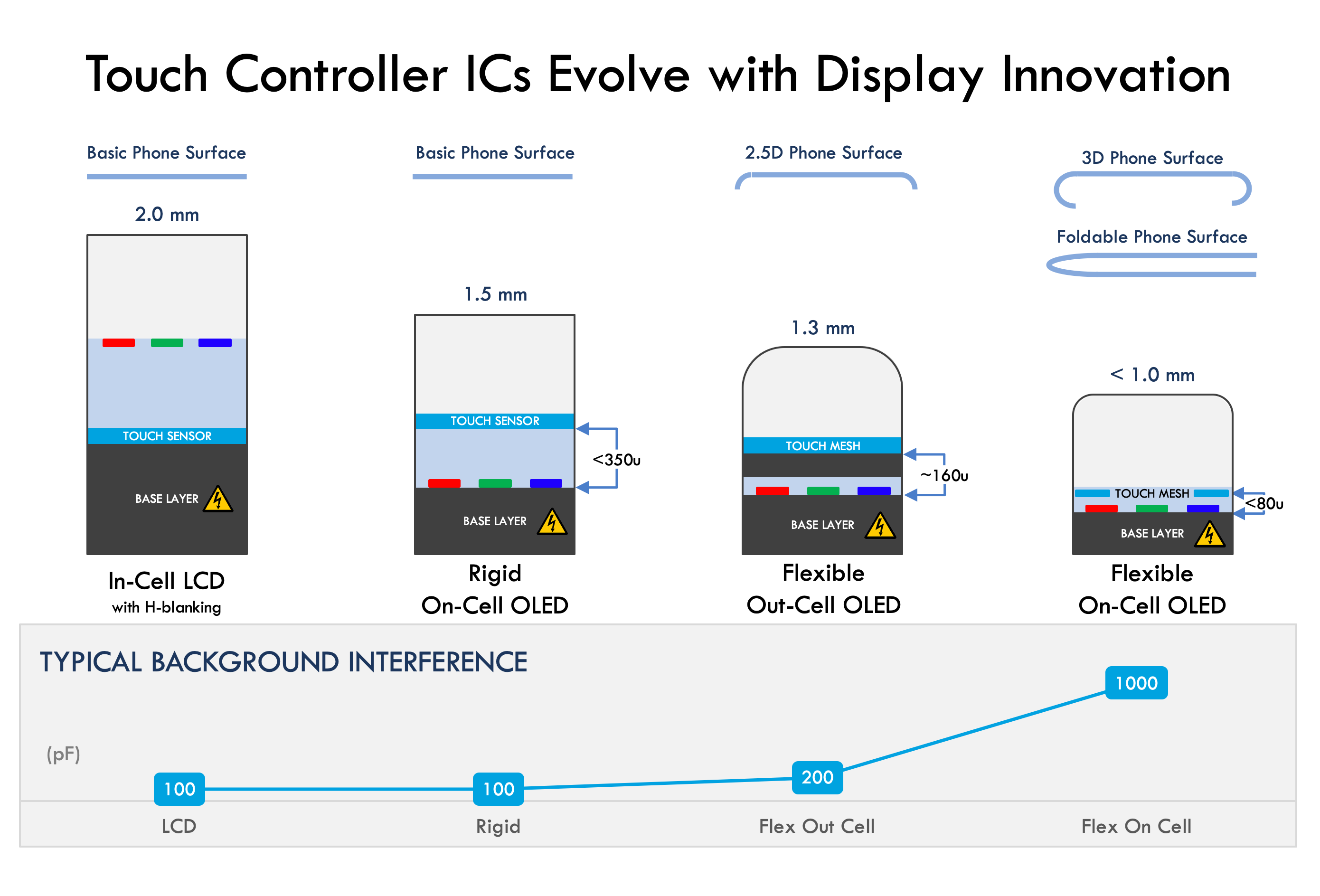

触摸控制器IC的发展
柔性On-Cell OLED具有挑战性,触摸金属网格与偏振器集成到封装层中,只有80µ的噪声像素

单元架构降低了成本,但提出了新的挑战
向柔性OLED显示屏转变的基础是制造商向On-Cell架构的过渡。该技术将触摸传感器直接沉积在显示器的封装层上,无需单独的层来实现触摸。On-Cell提高了光学和机械性能,允许显着更薄的显示模块堆叠,并通过将触摸传感器直接集成到显示器中来降低系统成本。在On-Cell中,嵌入式金属网触摸屏可以提供更明亮的OLED显示屏。

但On-Cell也带来了重大的技术挑战,包括高背景电容和持续的显示噪声,这些都会影响触摸性能。克服这些增加的噪声挑战对于发挥on - cell的全部潜力至关重要。

解决显示噪声和干扰问题
电容式触摸控制器芯片能够实现精确的传感,以满足柔性显示器的要求,特别是On-Cell。Synaptics通过多年来与显示器制造商在大规模生产单元解决方案上的密切合作,建立模拟和测试工具,并开发特殊的算法来解决满足触摸精度、位置和线性度要求的挑战,在触摸屏领域赢得了市场份额的领先地位。

On-Cell OLED比LCD更具挑战性,需要Synaptics开发新的显示噪声去除电路来解决噪声问题,并以节能的方式提供必要的性能。在处理背景电容时,还需要先进的模拟电路去除背景电容。也可以使用噪声规避技术,包括一种称为跳频的技术,它可以感知噪声干扰所在的频率范围,然后跳/跳到另一个更安静的频谱。

与此同时,触控控制器必须继续提供开发者所要求的直观用户体验,具有更好的信噪比(SNR)和更高的触摸刷新率(高达240Hz),并支持新兴的高级功能,如基于手写笔的主动输入、人脸检测、可变力传感、边对边显示和可以消除物理按钮的侧触摸控制。

触摸屏控制器集成电路随着显示技术的革新而发展
移动设备上的显示器将继续成为产品开发人员的一个重要区别,电容式触摸传感的发展是这一进步的一个关键方面。灵活空间的具体挑战包括在嘈杂环境下的性能,实现更好的工业设计,以及支持主动笔和人脸检测等先进功能,这些都需要底层控制器采用创新方法。为了支持新一代先进智能手机更薄、更亮的显示屏,需要专门用于柔性单元OLED显示屏的高级触摸控制器。
